圓跳動測試儀：確保精密制造中的軸心穩定

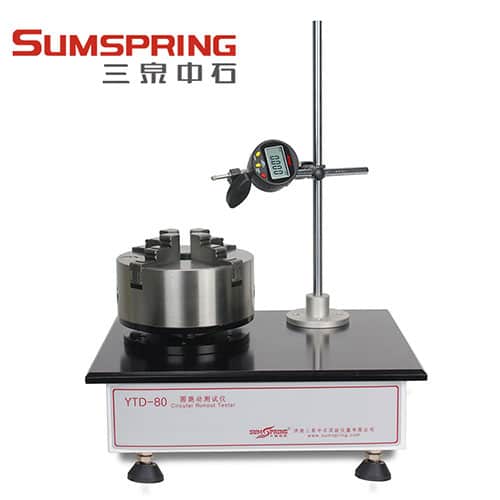

　　在精密制造和質量控制中，測量圓跳動是確保零件和組件符合嚴格公差要求的關鍵步驟。圓跳動測試儀是一種專門用于檢測旋轉物體(如軸、圓柱、圓盤等)在旋轉過程中偏離理想圓形軌跡的儀器。本文將詳細介紹圓跳動測試儀的功能、工作原理以及操作步驟。

　　什么是圓跳動?

　　圓跳動(Circular Runout)是指旋轉物體在旋轉過程中，其表面相對于理想軸線的偏移量。圓跳動的大小直接影響零件的同軸度和穩定性，過大的圓跳動會導致機械設備運行不穩定、噪音增加、磨損加劇等問題。因此，在制造業中對圓跳動的測量和控制尤為重要。

　　圓跳動測試儀的功能和工作原理

　　圓跳動測試儀通過高精度傳感器和數據處理系統，檢測旋轉物體表面的偏移量，提供精確的圓跳動數值。其工作原理包括以下幾個步驟：

　　1、夾持樣品：將待測物體固定在測試儀的夾持系統中，確保其可以自由旋轉。

　　2、旋轉測量：啟動測試儀，旋轉物體在旋轉過程中，傳感器實時檢測其表面偏移量。

　　3、數據采集和處理：傳感器將檢測到的偏移量轉化為電信號，通過數據處理系統進行實時分析。

　　4、顯示和記錄結果：測試儀將分析結果顯示在屏幕上，并記錄最大、最小和平均圓跳動值。

　　圓跳動測試儀的操作步驟

　　操作圓跳動測試儀時，應按照以下步驟進行：

　　1、準備工作：

　　檢查測試儀的狀態，確保電源連接正常，系統已校準。

　　準備待測樣品，確保樣品表面清潔，無明顯缺陷。

　　2、固定樣品：

　　將樣品放置在測試儀的夾持系統中，調整夾持裝置，確保樣品穩固固定且能夠自由旋轉。

　　3、設置測量參數：

　　根據樣品的尺寸和測試要求，設置合適的測量參數(如旋轉速度、測量位置等)。

　　4、啟動測量：

　　啟動測試儀，樣品開始旋轉，傳感器實時檢測其表面偏移量。

　　測量過程中，保持測試環境的穩定，避免外部震動干擾測量精度。

　　5、數據分析和處理：

　　測試儀自動采集和處理數據，顯示并記錄最大、最小和平均圓跳動值。

　　6、結果評估和處理：

　　根據測試結果評估樣品的圓跳動情況，判斷其是否符合公差要求。

　　如果需要，可以打印測試報告，作為質量控制記錄。

　　注意事項

　　1、定期校準和維護：定期對測試儀進行校準和維護，確保其測量精度和穩定性。

　　2、操作規范：嚴格按照操作手冊進行操作，避免因操作不當導致的測量誤差。

　　3、環境控制：保持測試環境的穩定，避免外部震動、溫度變化等對測量結果的影響。

　　總結

　　圓跳動測試儀在現代制造業中扮演著重要角色，確保旋轉零件的同軸度和穩定性。通過精確的圓跳動檢測，企業可以提高產品質量，延長設備壽命，提升生產效率。在未來，隨著技術的不斷進步，圓跳動測試儀將更加智能化和高效化，為制造業提供更強大的支持。
